在海绵城市建设、小区节水降本、厂区雨水资源化利用项目中，很多人只知道雨水收集系统能存水回用，却不清楚整套系统的运行逻辑，导致选型混乱、施工出错。想要让雨水收集系统高效稳定运行，核心是理顺雨水收集到回用的全流程，每一个环节衔接到位，才能实现雨水变废为宝。

金华鑫运建材是雨水收集系统源头厂家，给大家带来雨水收集系统流程图解，用清晰的步骤拆解从雨水收集到回用的全流程，搭配环节作用、配套设备说明，让工程方、甲方一眼看懂运行逻辑，轻松把控系统设计与施工要点。

一、雨水收集系统整体核心流程总览

整套雨水收集系统遵循“先截污、再弃流、后储存、净化再回用”的原则，闭环运行无浪费，达标雨水按需回用，多余雨水溢流排放，核心闭环流程如下：

屋面/路面雨水收集 → 前置截污预处理 → 初期雨水弃流 → 雨水储存 → 深度过滤净化 → 消毒杀菌 → 达标雨水回用 → 多余雨水溢流排放

每个环节各司其职，缺一不可，下文将逐环节图解细节、说明配套设备与作用，让全流程一目了然。

二、雨水收集系统分环节流程图解

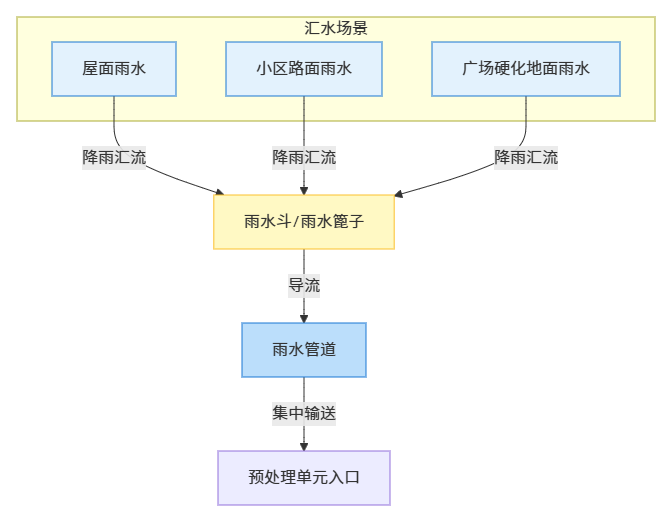

环节1：雨水收集

收集对象：屋面雨水、小区路面雨水、广场硬化地面雨水

运行逻辑：降雨时，雨水顺着屋面排水口、地面雨水篦子汇集，通过雨水管道流入预处理单元，这是系统的第一步，实现雨水集中汇流。

配套设备：雨水篦子、雨水管道、雨水斗

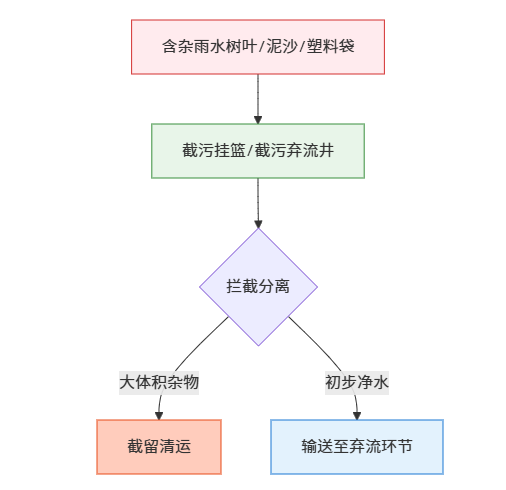

环节2：前置截污预处理

运行逻辑：汇集的雨水携带树叶、塑料袋、泥沙、石子等杂物，先通过截污装置拦截大体积杂物，避免堵塞后续管道和设备，保护整套系统。

配套设备：截污挂篮装置、截污弃流井

核心作用：粗滤杂物，减少后续净化压力，降低后期清淤维护成本。

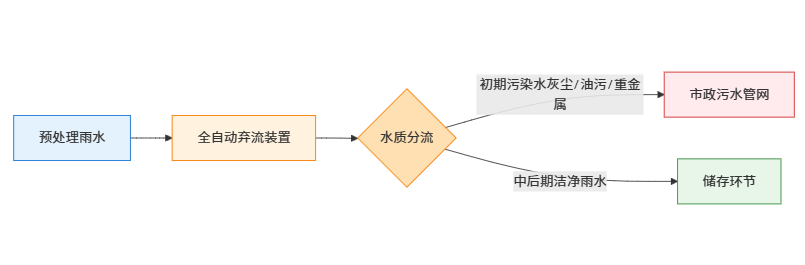

环节3：初期雨水弃流

运行逻辑：降雨初期的雨水污染严重，含有大量灰尘、油污、重金属，直接储存会污染水质、滋生异味，通过弃流装置自动将这部分雨水排入市政污水管网，保留中后期洁净雨水进入储存环节。

配套设备：全自动弃流装置、手动弃流装置

核心作用：去除初期污染雨水，保障后续储存水质，是雨水达标的关键环节。

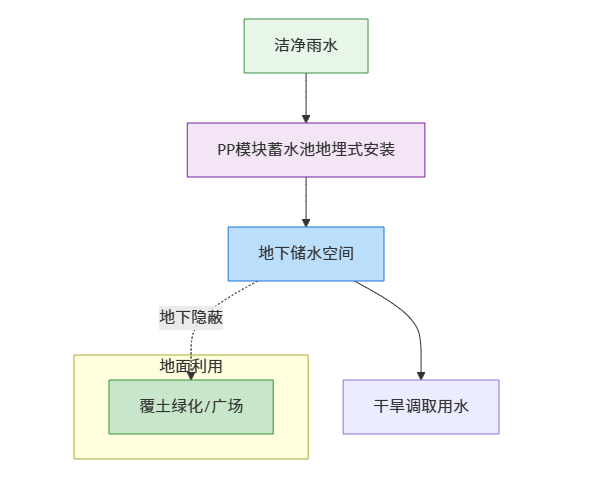

环节4：雨水储存

运行逻辑：经弃流后的洁净雨水，通过管道输送至地下储水设施储存，调节雨水供需平衡，降雨时蓄水，干旱缺水时调取使用。

配套设备：PP模块蓄水池（主流选择）、硅砂雨水收集池、混凝土蓄水池

核心作用：大容量储存雨水，地埋式安装不占地面空间，顶部可覆土绿化，适配小区、市政绿化下方安装。

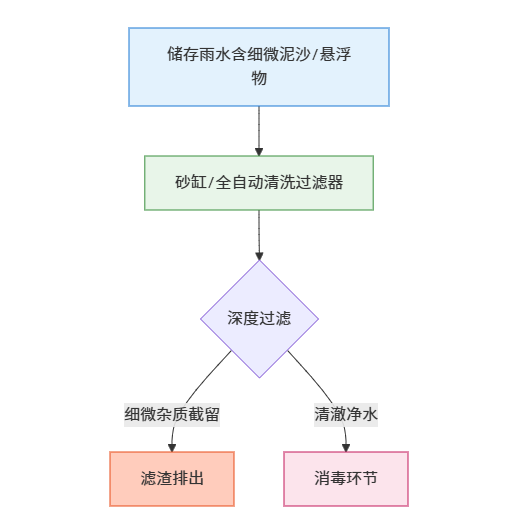

环节5：深度过滤净化

运行逻辑：储存的雨水含有细微泥沙、悬浮物、胶体，需通过过滤设备深度净化，进一步降低水体浊度，达到回用基础标准。

配套设备：砂缸过滤器、全自动清洗过滤器、地埋一体净化装置

核心作用：去除细微杂质，让雨水更清澈，避免回用管道堵塞。

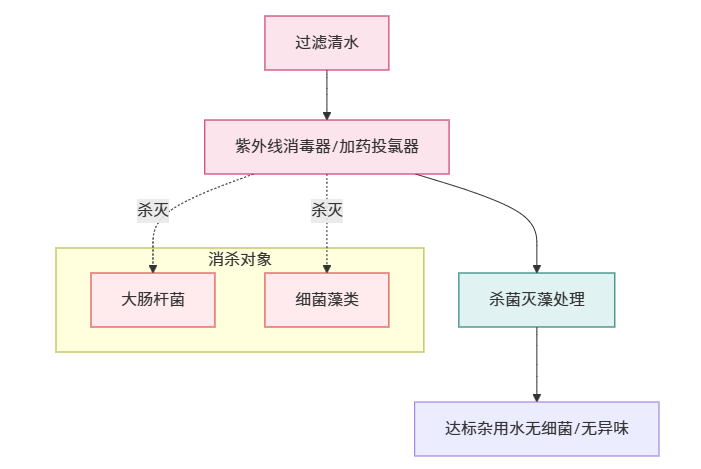

环节6：消毒杀菌

运行逻辑：过滤后的雨水虽清澈，但含有大肠杆菌、细菌、藻类等微生物，直接回用存在卫生隐患，通过消毒设备杀灭有害微生物，达到城市杂用水回用标准。

配套设备：加药投氯器、紫外线消毒器

核心作用：杀菌除藻，防止雨水变质发臭，满足绿化灌溉、道路浇洒卫生要求。

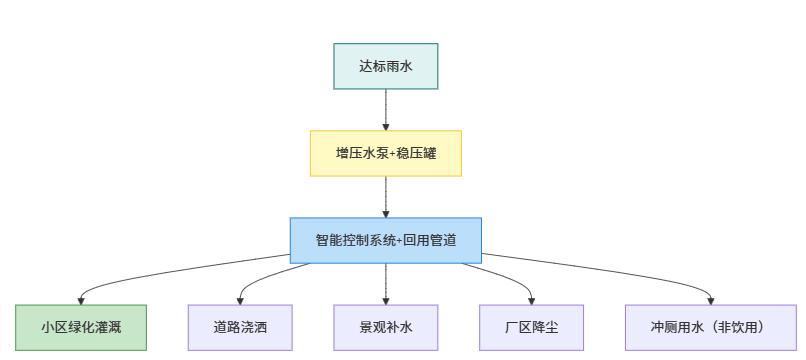

环节7：达标雨水回用

运行逻辑：经消毒后的达标雨水，通过水泵、稳压管道输送至各用水点，实现资源化回用，替代自来水，节约用水成本。

回用场景：小区绿化灌溉、道路浇洒、景观补水、厂区降尘、冲厕用水（非饮用）

配套设备：增压水泵、稳压罐、回用管道、智能控制系统

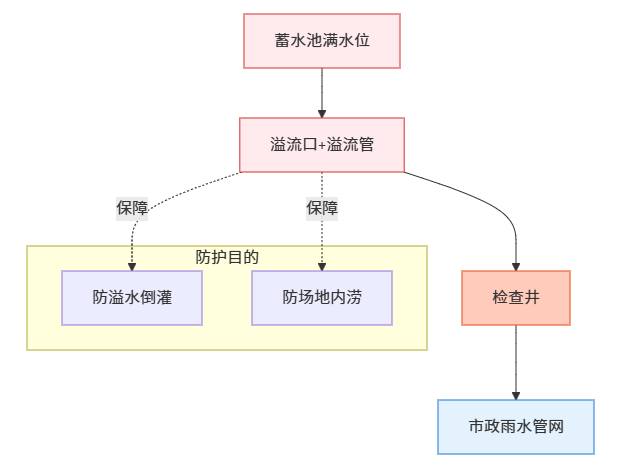

环节8：多余雨水溢流排放

运行逻辑：遇到暴雨天气，储水池达到满水位后，多余雨水通过溢流口自动排入市政雨水管网，避免池体溢水、倒灌，保护系统安全。

配套设备：溢流管、检查井

核心作用：应对极端降雨，防止内涝，保障系统和场地安全。

三、雨水收集系统全流程运行特点

全自动化运行：搭配智能控制系统，无需人工值守，自动完成弃流、过滤、回用、溢流操作

闭环节水环保：雨水就地收集、就地回用，减少自来水消耗，削减城市径流，契合海绵城市要求

适配性强：可根据项目容积、场景，调整各环节设备规格，支持10-1000立方定制化设计

运维简便：各环节设备易清洗、易维护，后期仅需定期清理截污挂篮、检查过滤芯即可

雨水收集系统并非简单的“存水+放水”，而是从收集、截污、弃流、储存、过滤、消毒到回用的完整闭环流程，每个环节紧密配合，才能实现雨水高效资源化利用。看懂这套流程图解，无论是选型、设计还是施工，都能精准把控核心要点，避免踩坑。
