地下雨水蓄水池土工布与土工膜施工规范：做到这3点才能防渗防破损

在海绵城市雨水收集系统的施工流程中，土工布与土工膜的铺设是确保水池“滴水不漏”的关键环节。这个环节的施工如果不规范，就容易导致渗漏、穿刺破损、焊缝开裂等问题。一旦发生渗漏，不仅会导致水资源浪费，还极易引发基坑坍塌、地面沉降等严重工程事故。为此金华鑫运建材今天就给大家深度解析土工布与土工膜施工中必须遵循的 3 大关键防渗防破损规范。同时，针对传统方案易刺破、焊缝易渗漏的行业痛点，给大家推荐能一种从源头上解决防渗难题的新型工程方案——硅砂雨水收集池。

一、基面处理与材料选型：筑牢防破损第一道防线

防渗系统破损，80%以上源于基础处理不到位。尖锐碎石、凸起棱角、不均匀沉降都会在施工或回填阶段刺穿土工膜，形成隐蔽渗漏点。

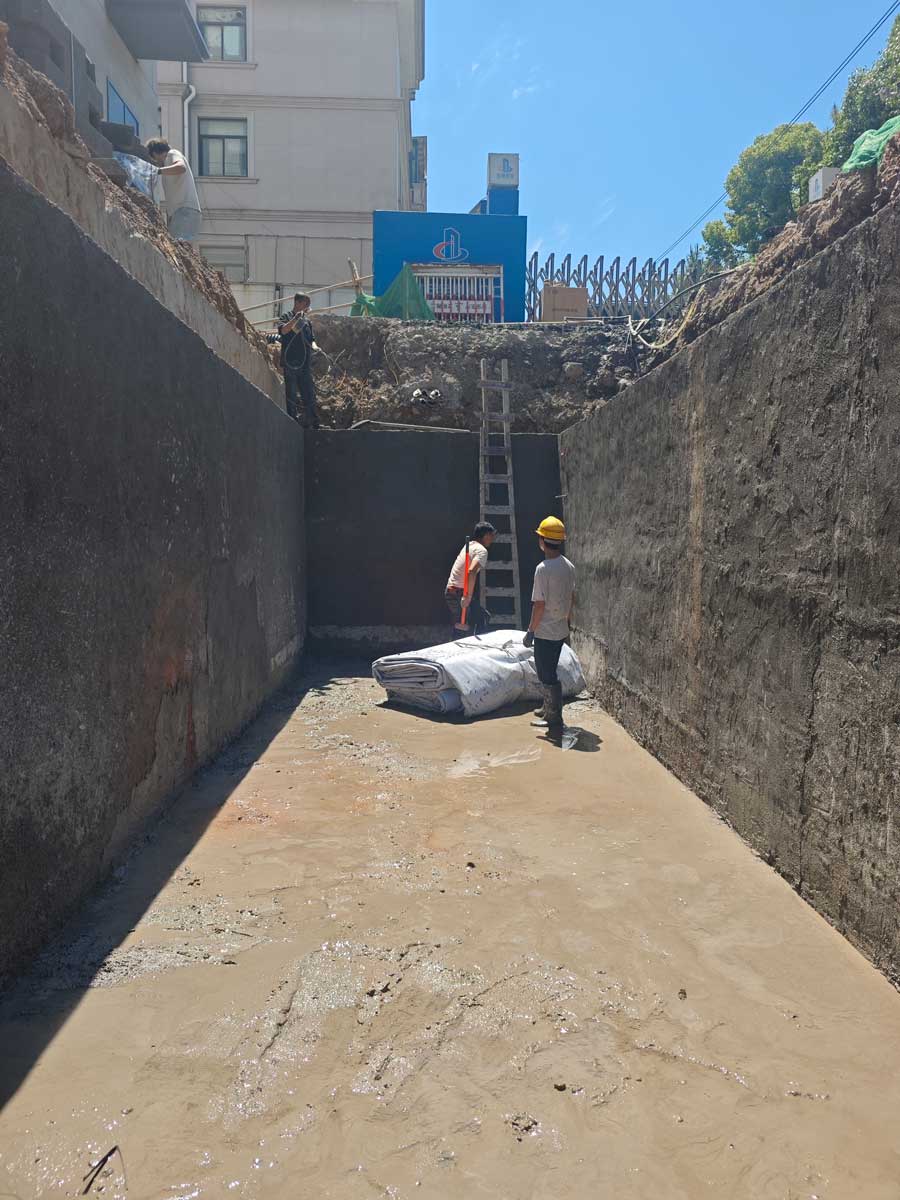

1.基底平整压实，消除穿刺隐患

施工前必须对基坑基面进行全面处理，做到"平、净、实"三项标准：

平整：基面高差控制在±2cm以内，坑洼处用细砂或素土填补夯实，边坡修整顺滑无突兀棱角，垂直深度25mm内不得有石块、树根、金属碎片等尖锐物；

洁净：彻底清除油污、建筑垃圾与腐蚀介质，避免化学物质侵蚀膜材；

密实：基底分层碾压，压实系数不低于0.93，砂垫层厚度≥5cm，用平板夯夯实后再铺设防渗层，防止后期沉降拉伸膜体开裂。

2.材料匹配选型，功能各司其职

很多工程混淆土工布与土工膜的功能，是防渗失效的常见误区。土工布本质是透水材料，主要起隔离、过滤、保护作用，不能单独作为防渗层；土工膜（HDPE为主）渗透系数≤1×10⁻¹²cm/s，才是真正的隔水屏障。

标准"两布一膜"体系配置：

上下两层土工布：规格≥300g/㎡长丝无纺土工布，隔绝砂石与模块边角，缓冲外力穿刺；

中间HDPE防渗膜：雨水蓄水池常用厚度1.0-1.5mm，具备耐穿刺、抗老化、高延伸率特性；

搭接宽度：土工布搭接≥15cm，土工膜焊接搭接≥10cm，顺水流方向铺设避免逆向渗水。

二、规范铺设与焊接工艺：把控防渗核心节点

土工膜的接缝是防渗体系最薄弱的部位，焊接质量直接决定整体防渗效果。不规范焊接会产生虚焊、漏焊、焊缝强度不足等问题，水压长期作用下逐渐渗漏。

1.铺设原则：顺势而为，松紧适度

铺设遵循"从低到高、顺坡铺设、顺势贴合"原则，平面区域沿长度方向展开，边坡竖向铺设，减少横向接缝数量。关键注意事项：

预留3%-5%伸缩余量，禁止紧绷强行拉伸，应对温度变化与地基微沉降；

膜面保持平整舒展，及时消除褶皱、空鼓，避免积水造成局部应力集中；

施工人员穿软底鞋作业，严禁穿钉鞋踩踏膜面，工具轻拿轻放避免砸落损伤。

2.热熔焊接：双轨工艺+气密性检测

HDPE土工膜优先采用双轨热熔焊接工艺，形成两道平行焊缝与中间空腔，兼顾密封强度与可检测性：

焊接参数：温度控制在200-250℃，行走速度2-3m/min，现场先试焊确认参数再正式施工；

焊缝要求：两道焊缝均匀饱满，无烤焦、断裂、虚焊现象，焊接强度不低于母材80%；

质量检测：采用充气检测法，向焊缝空腔充气至0.1-0.15MPa，保持30分钟压力无下降即为合格；阴阳角、管道接口等特殊部位采用手工补焊并双层加强。

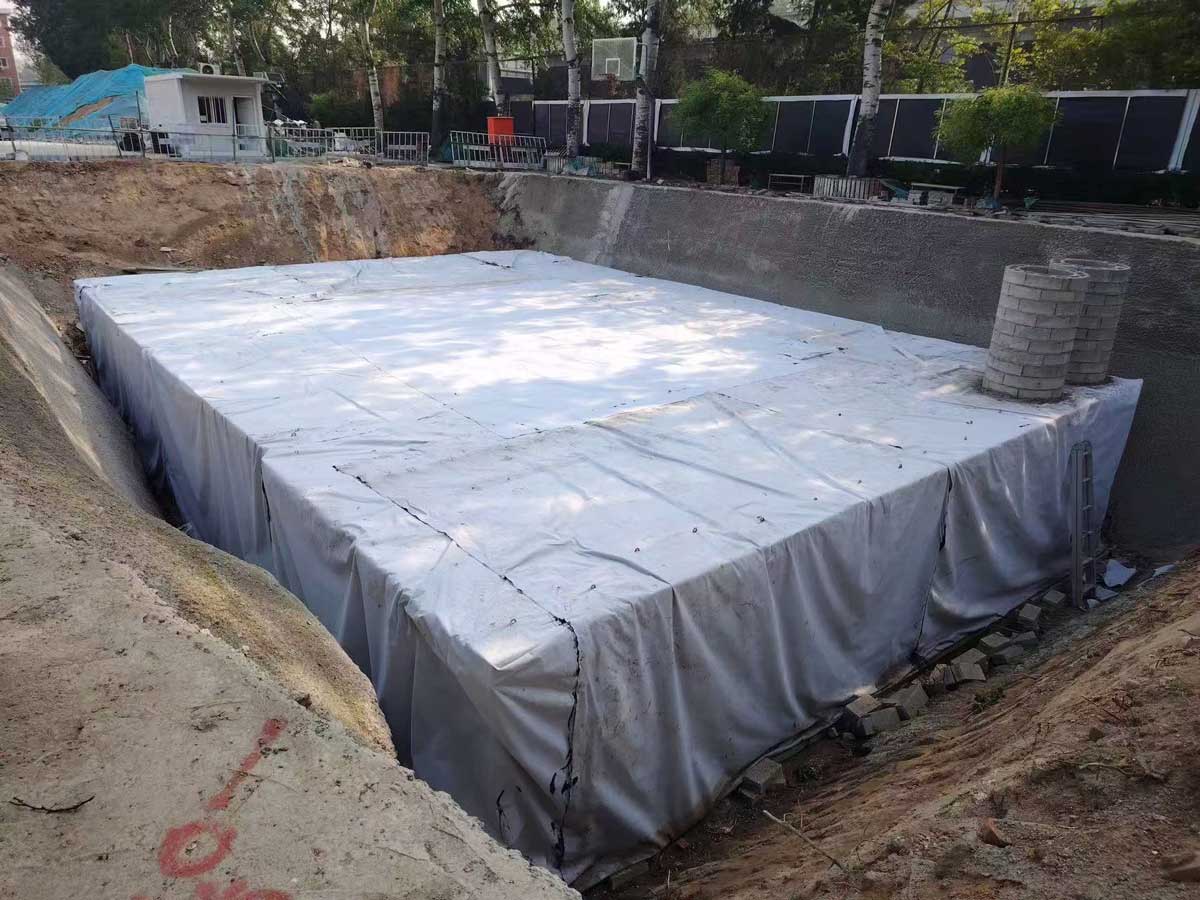

三、成品保护与质量验收：全程管控防破损

防渗层铺设完成不等于万事大吉，后续模块安装、土方回填、管线交叉作业都是破损高发期。全过程防护与分层验收是避免隐性损伤的关键。

1.施工过程防护

上层土工布铺设后及时覆盖保护层，避免土工膜长时间暴晒（紫外线加速老化）；

回填作业时，禁止重型机械直接碾压膜面，回填土粒径不得大于2cm，分层夯实厚度≤30cm；

管道穿膜处设置专用防渗套，周边用密封胶与挤压焊双重处理，杜绝管口渗漏通道。

2.分层验收与闭水试验

坚持"工序验收制"，每完成一步验收合格后方可进入下一道：

1.基面验收：平整度、压实度、尖锐物清理情况；

2.下层土工布验收：搭接宽度、铺设平整度、破损修补情况；

3.土工膜验收：焊缝充气检测、外观检查、修补记录；

4.整体闭水试验：蓄水24小时，渗漏量符合设计标准后方可回填。

发现破损点必须规范修补：破损区域清理打磨后，用同材质膜片采用挤压焊修补，补丁边缘超出破损范围不小于10cm，确保修补区域强度与密封性。

四、传统防渗痛点突出？硅砂雨水收集池重构雨水管理方案

尽管严格遵循"两布一膜"施工规范能显著提升防渗效果，但传统PP模块+土工膜蓄水池仍存在诸多固有局限：长期储水易滋生细菌、水质恶化发臭；膜材有老化年限，10-15年需更换；无法同步实现雨水净化，需额外配置处理设备增加成本。

硅砂雨水收集池作为新一代雨水管理技术，从材料与结构层面突破了传统方案的瓶颈，实现"渗、蓄、净、用"一体化高效运行。下面是它的核心优势：

1.储净一体，水质天然保鲜

采用高温烧结硅砂多孔模块，蜂窝状孔道结构孔隙率达90%以上，兼具蓄水与净化双重功能。硅砂巨大比表面积形成生物膜，配合物理过滤、化学吸附、生物降解三重净化机制，可有效去除SS、COD、氨氮、总磷等污染物，出水水质稳定达到地表Ⅳ类标准。系统自带透气复氧功能，无需额外动力即可维持水体溶解氧，彻底避免长期储水黑臭问题。

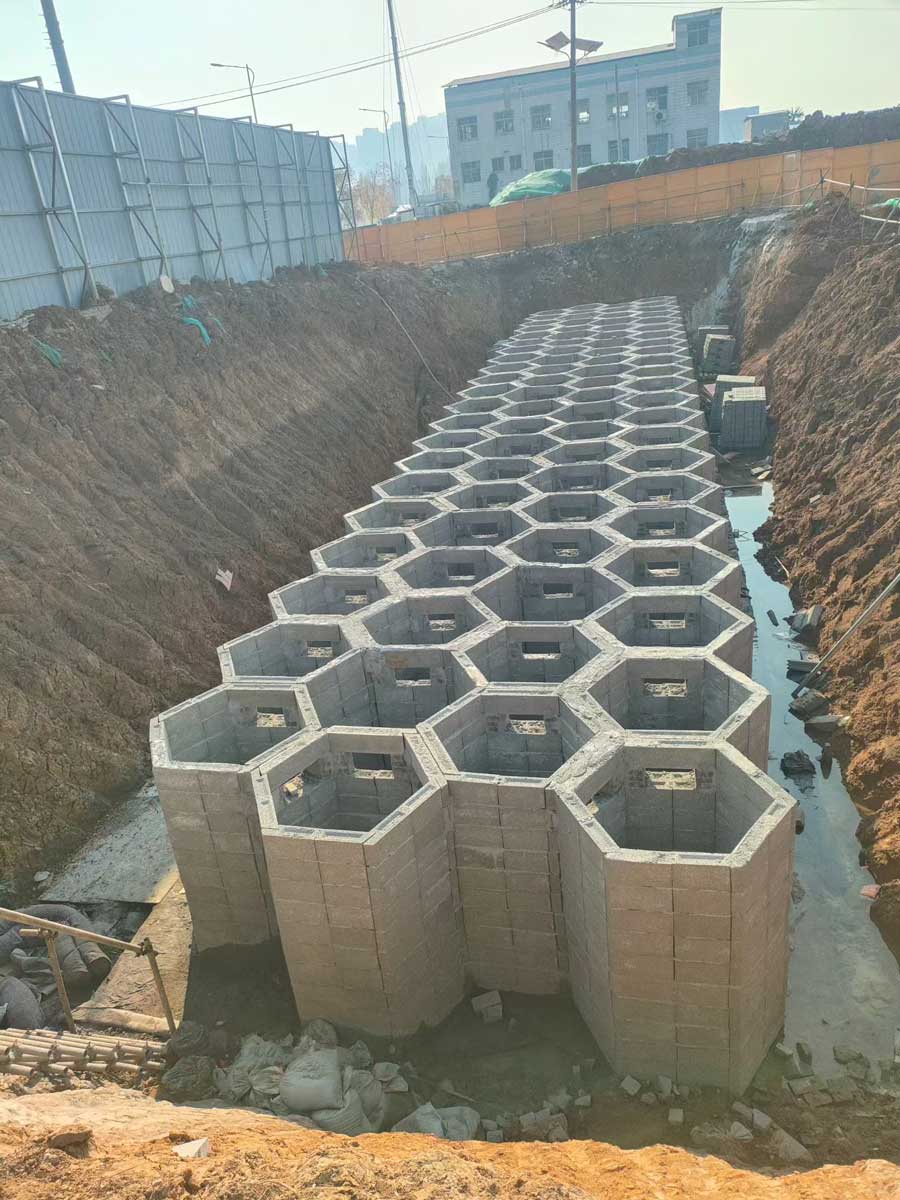

2.结构稳定，无需复杂防渗

正六边形蜂窝结构具备优异力学性能，硅砂材质坚硬抗压，可承受上方荷载直接浅埋于停车场、人行道、绿地下方。模块自身结构严密，配合专用防渗处理，相比传统"两布一膜"方案大幅减少焊接接缝，降低渗漏风险，同时免除抗浮设计，施工更简便。

3.寿命长久，运维成本低廉

硅砂为天然矿物材料，化学性质稳定，耐腐蚀、耐老化，设计使用寿命可达50年以上，远超土工膜15年左右的使用年限。系统具备自净能力，日常运维仅需定期检查与低频次冲洗，无需更换膜材与频繁清洗，全生命周期运维成本降低30%以上。

在地下雨水蓄水池施工中，如果采用传统的土工膜防渗方案，必须严把基坑砂垫层、双缝焊接气压检测、分层保护回填这 3 道关卡，才能确保防渗防破损。如果您希望减少现场繁琐的焊接工序、降低施工风险，那么硅砂雨水收集池无疑是更高效、更长效的升级替代选择。它不仅可以从根源解决渗漏问题，还有着更高多水质、更长的寿命以及更低对运维成本！如果您正在规划雨水收集项目，或对地下蓄水池的防渗问题有任何疑虑，欢迎联系金华鑫运建材有限公司，免费获取设计方案和报价！
